医用气体系统怎么设计？看看这个就明白了
医用气体是指医疗方面使用的气体，有的直接用于治疗，有的用于麻醉，有的用来驱动医疗设备和工具，有的用于医学试验和细菌、胚胎培养等。

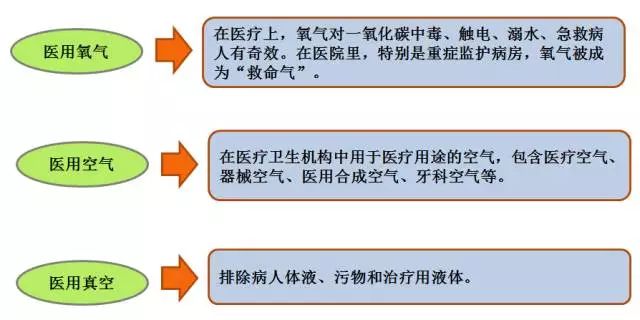

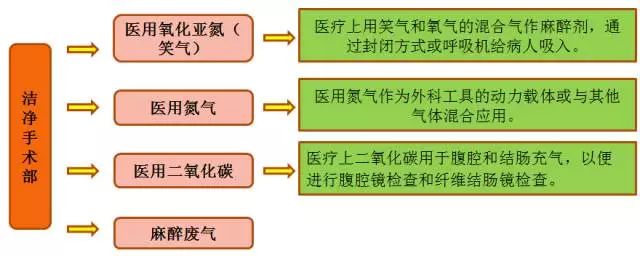

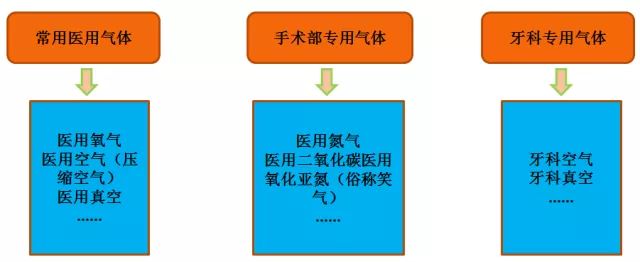

医用气体种类
医用气体用途

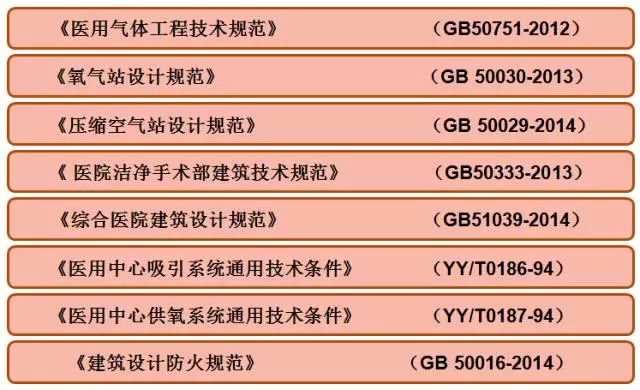

医用气体规范

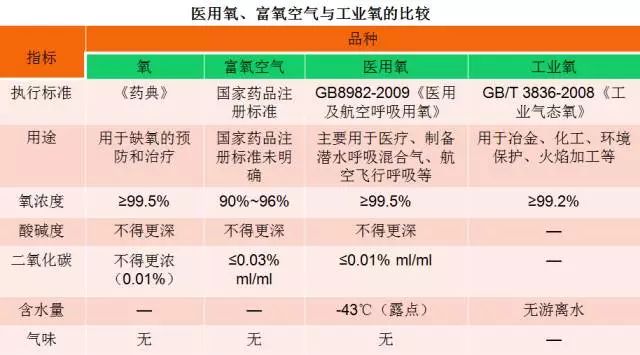

医用氧气
供应范围
广泛应用于内外科各科室病房、治疗室、急救中心、外科手术室、门急诊手术室、产房、生殖中心、各类重症监护室、血透中心、烧伤病房等。

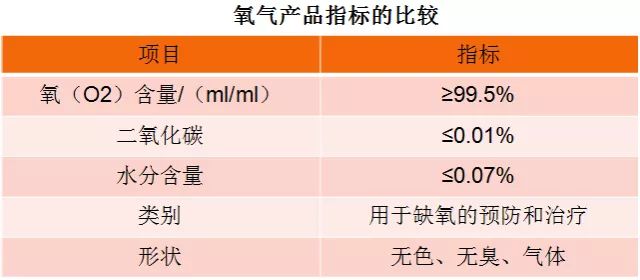

技术指标
医用氧气保质期：生产日期开始计算为12个月；
医用氧气使用压力：高压氧仓压力0.55MPa；床位0.1~0.45MPa。

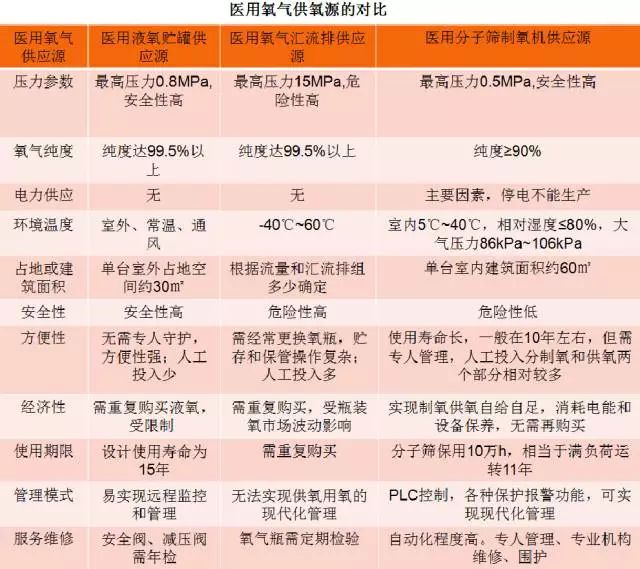

气源要求
医用氧气供应源分类：贮存供给式、生产供应式。
贮存供给式：医用液氧贮罐、医用氧焊接绝热气瓶汇流排、医用氧气钢瓶汇流排。
生产供应式：医用分子筛制氧机。
站房要求
液氧贮罐：在满足相应规范的情况下，当液氧贮罐的容积不超过3m³时，与所有使用建筑的防火间距可减为10m。当液氧贮罐确需室内布置时，宜设在单独的房间内，且贮罐的总几何容积不得超过10m³。
医用分子筛制氧：在满足相应规范的情况下，医用分子筛制氧站最好在全年最小频率风向的下风侧，空气质量好；站房不应设置在地下空间或半地下空间；不应与医用气体汇流排间设置在同一房间内；应设置独立的配电柜与电网连接。
医用汇流排：在满足相应规范的情况下，汇流排站房不应设置在地下空间或半地下空间，汇流排间应防止阳光直射；不应与医用压缩空气、真空汇或医用分子筛制氧机设置在同一房间内，应设置专用库房。
注意事项
液氧：医用液氧罐容积宜储备一周或以上用氧，至少不低于3天；医用液氧罐之间能自动切换，且不得使用电动或气动阀门，确保医用氧气系统安全、不间断连接供气；医用液氧贮罐单体容积不应大于5m³，总容积不宜大于20m³。
制氧机：为降低制氧机系统运行功率，可根据制氧机产氧量，多用一备。
汇流排：应急备用氧源应采用气体钢瓶汇流排，自动或手动切换。

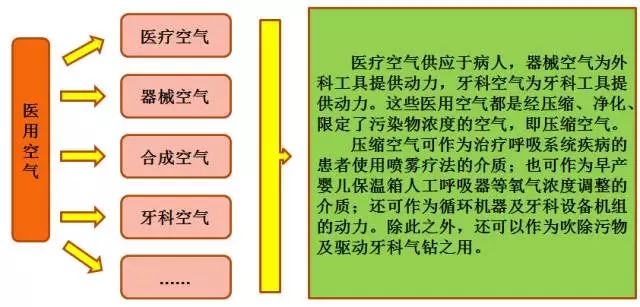

医用空气
供应范围

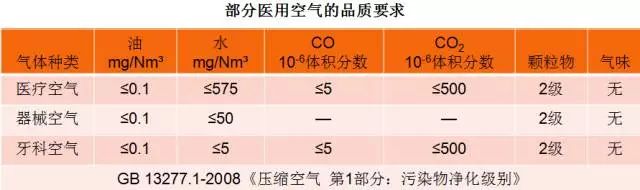

技术指标
站房要求
医用空气供应源站房位置应就近取址，尽量靠近用气点位最多的气体管道；应有良好的通风，并远离污染源及各种废气排放口，且不得与负压真空系统站房建在一起。
注意事项
压缩空气进气口应高于地面5m，且与建筑物的门、窗、进排气口或其它开口的距离不应小于3m；
医疗空气供应源不得与医用真空汇、牙科专用真空汇以及麻醉废气排放系统设置在同一房间内；
每台压缩机应设置独立的电源开关及控制回路；
医疗空气供应源应设置应急备用电源；
医疗空气系统应设有故障声光报警装置，报警指示灯为红色，且要求在55dB噪声环境下，在1.5m范围内应能听到声音报警，看到红色指示灯报警。

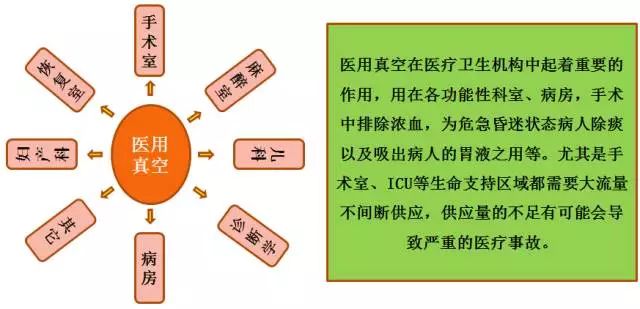

医用真空
供应范围
技术指标
真空吸引的可调范围：-0.087MPa~-0.04MPa；
小时增压率：＜0.5%；
真空泵噪音范围：室内应≤80dB（A），室外应≤60dB（A）；
负压报警压力范围：＞-0.019MPa，＜-0.073MPa
排气口排出的空气中，细菌数量不得超过500个/m³。
站房要求
医用真空站房的布置应在医疗卫生机构总体设计中统一规划，其噪音和排放的废气、废水不应对医疗卫生机构及周边环境造成污染。
医用真空站房宜布置在地下室，附近应设置废液处理池及细菌处理设备。
医用真空供应源站房应就近于用气点设置。
医用真空汇应设置应急备用电源。
注意事项
+
医用真空负压机属于II内医疗器械，选择时必须具备医疗器械注册证；
使用液环式真空泵注意事项：真空泵排水应符合GB18466-2005《医疗机构水污染物排放标准》要求；
真空泵排放管接至室外安全地点，并经除菌过滤器处理后排放。

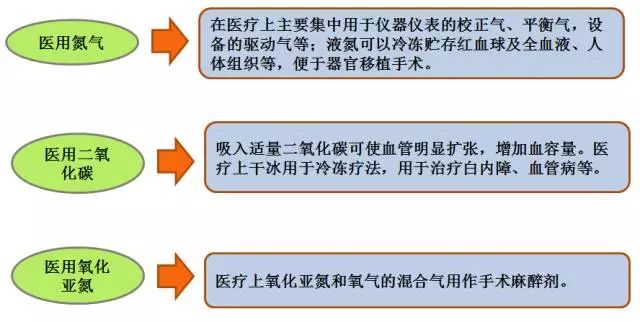

其它医用气体
供应范围
技术指标
医疗卫生机构应根据医疗需求及医用氮气、医用二氧化碳、医用氧化亚氮等的供应情况设置气体供应源，并宜设置满足一周及以上，且至少不低于3d的用气或储备量。
气体汇流排供应源的医用气瓶宜设置为数量相同的两组，并应能自动切换使用。每组气瓶均应满足最大用气量。
医用氮气、医用二氧化碳、医用氧化亚氮、医用混合气体供应源，均应设置排气放散管，且应引出至室外安全处。
站房要求
汇流排站房不应设置在地下空间或半地下空间，汇流排间应防止阳光直射。
汇流排间控制的室温应为10~38摄氏度。
医用气体汇流排间不应与医用空气压缩机、真空汇或医用分子筛制氧机设置在同一房间内。
注意事项
汇流排间应通风良好。汇流排间的气体放散管应引至室外安全处，放散管口应高出地面至少4.5米。
笑气汇流排间的电气设备（灯、开关、排风扇灯）应采用防爆型。
汇流排间一般应配220v交流电源。
室内通道的净宽度由气瓶运输方式确定，宜为1.5米。
汇流排间应设安全出口。
汇流排间应设置防止瓶倒的措施。
每个汇流排间的气瓶总数不得超过20瓶。
气体管道及末端配置
气体管道
选用医用气体管材时应遵循以下原则：
除牙科专用真空和麻醉或呼吸废气管道外，其余医用气体管道应采用无缝铜管或无缝不锈钢管；
牙科真空和麻醉或呼吸废气管道可采用无缝铜管、无缝不锈钢管、焊接不锈钢管以及PPR管、UPVC管等非金属管道；
管材壁厚应经强度与寿命计算确定，应保证管道的设计年限不小于30年；
气体阀门选用：
氧气管道工作压力大于0.1MPa，阀门严禁采用闸阀。氧气、压缩空气、二氧化碳、氮气、笑气阀门宜采用球阀，阀体采用不锈钢或者铜基合金等。真空吸引管道采用球阀或截止阀。
管道要求：
医用气体管道、阀门及仪表安装前应清洗内部并进行脱脂处理，用无油压缩空气或氮气吹除干净(真空吸引管道除外)，吹扫压力不的超过管道的设计压力，流速不宜小于20m/s，吹扫至管道出口无铁锈、焊渣及其他杂质等为合格。无缝不锈钢管、管件洁净度应达到内表面碳的残留物不超过20mg/m，无毒性残留。

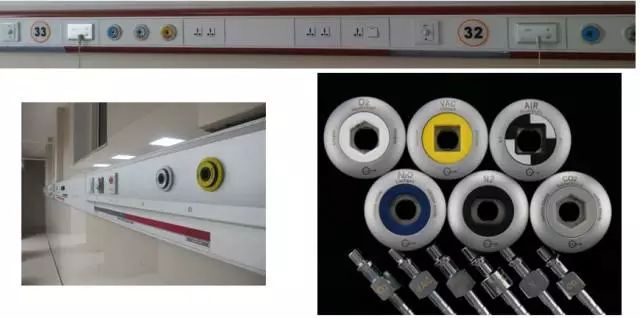

气体终端
医用气体用气点应根据《医用气体工程技术规范》（GB50751-2012）“附录A医用气体终端组件的设置要求”进行配置。
医用气体终端常采用插拔式快速自封接头的形式，由一个气体插头和一个自封插座组成，必须具备防误插拔功能。使用时，将终端插头插入自封插座内，随即顶开插座中的止回阀，使医用气体从插座和插头的内腔通过，一旦拔出终端插头，阀座中的弹性元件将使止回阀复位，阻止气体通过。
医用气体终端制式很多，常见的有：美标气体终端、英标气体终端、德标气体终端、法标气体终端及日标气体终端等。无论何种制式的终端，均会采用不同位置的定位销或不同形状、大小的插口、其标志必须符合规范规定，以防止气体接头的误插。
按其使用气体的种类可分为医疗空气、器械空气、医用真空、医用氧气、医用二氧化碳、医用氮气、医用氧化亚氮、麻醉废弃等终端组件，终端组件通常应包括终端插座、终端止回阀、终端维护阀、终端底座四部分。
资料来源：北京海军总医院 刘建平
